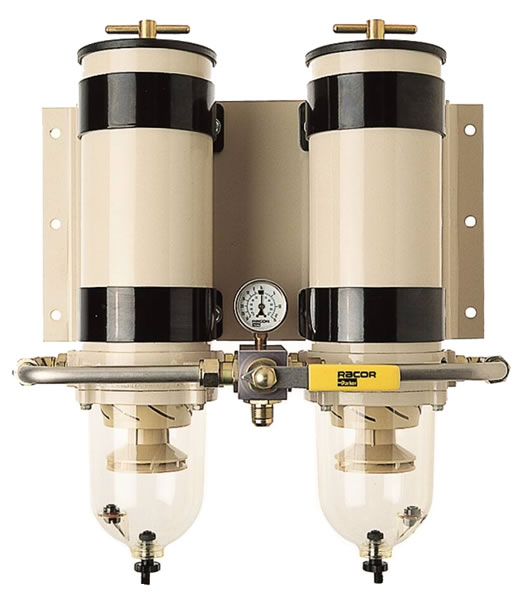

RACOR/レイコー油水分離器タービンシリーズ/751000FHX2 |
 | |
|
燃料タンクに混入した水がエンジン内に入る前に水を除去する油水分離器システムです。
このシステムは、固形汚染物に加え、燃料に混入した水をほぼ完全に除去し、面倒なトラブルからエンジンを守ります。
エンジンのサイズによって油水分離器の大きさが異なります。内蔵されているフィルターの推奨交換時期は、１００時間前後です。別名セジメンター。
最終更新日：2024/04/09
|
|
|
|
|
５００馬力を越えるエンジンのためのタービン型油水分離器です。
ホースフィッテング金具については、付属しておりませんのでお電話にてお問い合わせ下さい。
尚、燃料ホースの内径が不明の場合、ホースフィッティング金具が選択できませんので、あらかじめホースの内径をお調べ下さい。
切り替えレバーにより、簡単にシャットオフ、左右同時使用、左右独立してフィルターを使用することが可能です。
- 燃料フィルター水分離器タービンシリーズ
- 751000FHX2
- 対象燃料：軽油
- 対象エンジン：1600馬力以下
- 対応フィルター：2020N-2
- 最大流量/分：22.7L ※1363リットル/時
- 弁装置の種類：4-Way Valve
- 最大連続圧力：15 psi / 1.03 bar
- ヒーター：無
- ポートサイズ：7/8-14 UNF-2A, SAE J514, 37° flare Male
- ※ホースフィッティング1/2"(13mm)別売
- ヒートリフレクター：無
Mfg.No. |
75500FGX |
75900FHX |
751000FHX |
最大流量（リットル） |
227/454lph |
341/681lph |
681/1363lph |
最大流量（ガロン） |
60/120gph |
90/180gph |
180/360gph |
高さ |
292mm |
432mm |
559mm |
幅 |
368mm |
478mm |
478mm |
奥行 |
241mm |
279mm |
279mm |
重量 |
7.7kg |
10.4kg |
13.6kg |
ポートネジ規格 |
3/4"-16UNF
SAE J1926メス |
7/8"-14UNF
SAE J514オス |
7/8"-14UNF
SAE J514オス
|
圧力損失 |
0.70psi |
1.7psi |
3.7psi |
最大許容圧力 |
15psi（≒1bar） |
15psi（≒1bar） |
15psi（≒1bar） |
エレメント |
2010シリーズ |
2040シリーズ |
2020シリーズ |
メンテ用クリアランス※ |
102mm |
127mm |
254mm |
| 性能保証環境温度 |
-40℃〜+124℃ |
-40℃〜+124℃ |
-40℃〜+124℃ |
| 水分除去率 |
99％ |
99％ |
99％ |
| ディーゼル燃料用油水分離器 |
|---|
| 型式 | 交換エレメント | 流量/時間 | 目安馬力 | ホース内径 |
|---|
| 120 | R12 | 57L | 70馬力 | 5/16"(8mm) |
| 245 | R25 | 170L | 200馬力 | 5/16"(8mm) |
| 500 | 2010 | 227L | 300馬力 | 3/8"(10mm) |
| 900 | 2040 | 341L | 400馬力 | 1/2"(13m) |
| 1000 | 2020 | 681L | 800馬力 | 1/2"(13m) |
※エレメントの交換時期は、概ね１００時間または１年を目安にして下さい。本体には、原則としてホース用金具は付属しておりません。
ボルボペンタ30/31/40/41/42/43/44/D4/D6については、500型をおすすめしています。
|
|
 |
|---|
 |
油水分離器とは？
|  |
燃料系の油水分離器は、ガソリンやディーゼル燃料に混入した水分や異物を分離・ろ過して、エンジンやインジェクター、キャブレター系を保護する装置です。燃料タンクから来た燃料中の水を下部ボウルにため、必要に応じて排水しながら、同時に燃料フィルターとしても機能します。
|
|
Racor 500/900/1000とはどのような装置ですか？
| |
Racor 500/900/1000は、燃料中の水分や異物を分離・除去する船舶用油水分離器です。エンジン燃料システムの保護に使用されます。エンジンに設置されている燃料フィルターの一次フィルターとして補佐します。
- ディーゼル(軽油)用 クリアボウル使用
- ガソリン用 メタルボウル使用
- 熱源が近い場合は、ヒートカバー付を選択、
|
|
油水分離器はなぜ必要ですか？
| |
燃料に混入した水分やゴミを除去することで、燃料噴射装置やエンジンの故障を防ぐ役割があります。
|
|
どこに設置しますか？
| |
燃料タンクとエンジンの間の燃料ラインに設置するのが一般的です。
- 燃料タンク → Racor → 燃料ポンプ → エンジンの順で配置
- 振動を避けるためエンジンルームの壁面にブラケット固定
|
|
フィルターのミクロンはどう選びますか？
| |
重油（C重油・A重油）と軽油（ディーゼル燃料）、ガソリンでは、燃料の粘度・不純物量・燃料噴射装置の精度が異なるため、使用する燃料フィルターのミクロンが異なります。
- 一次フィルター 30ミクロン
- 一般用途 10ミクロン
- 最終フィルター 2ミクロン
2ミクロンを一次フィルターとして使用すると詰まりやすくなり、交換時期が早くなります。
|
|
フィルター交換の目安はありますか？
| |
使用時間や燃料状態によりますが、一般的には定期的な交換が推奨されています。各サイズ別に適切なフィルターが用意されています。
- 500FG/MA 2010シリーズフィルター
- 900FG/MA 2040シリーズフィルター
- 1000FG/MA 2020シリーズフィルター
| |
フィルター交換の方法を教えてください
| |
油水分離器のトップのあるＴ型バーを左回りに回し上蓋を外します。中にフィルターがセットされているので、それを取り出し新しいフィルターに交換します。しばらく開閉していないと外れにくいので注意してください。
|
|
水分はどのように確認しますか？
| |
ボウル下部のドレンから定期的に水分を排出することが重要です。感知センサーを設置すれば、水が溜まった際にお知らせします。
|
|
水抜きは必要ですか？
| |
ボウル下部のドレンから定期的に水分を排出することが重要です。
|
|
エア抜きは必要ですか？
| |
フィルター交換後は燃料ラインのエア抜き作業が必要になる場合があります。
|
|
どのエンジンに使用できますか？
| |
多くのディーゼルマリンエンジンやガソリンエンジンの燃料システムで使用されています。
燃料量によって500/900/1000を選択します。
- 500 最大流量：3.78L/分 ※227リットル/時
- 900 最大流量：5.68L/分 ※341リットル/時
- 1000 最大流量：11.4L/分 ※681リットル/時
|
|
定期点検は必要ですか？
| |
フィルターやボウルの状態を定期的に点検することで燃料トラブルを防ぐことができます。
|
|
|
